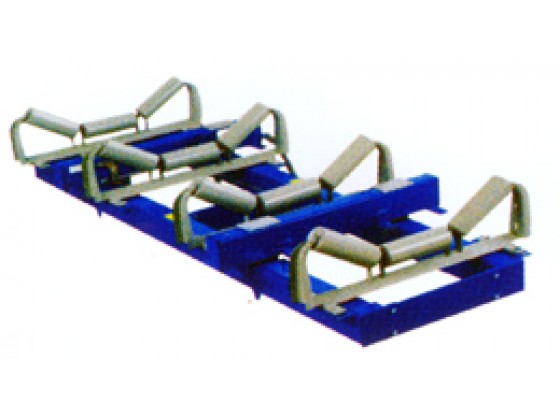

ICS系列電子皮帶秤是安裝在皮帶輸送機上對散狀物料進行連續計量的理想設備。具有結構簡單、計量準確、使用穩定、操作方便、維護量小等優點，不僅適用于常規環境，而且適用于酸、堿、鹽及大氣腐蝕等環境，廣泛應用于建材、冶金、電力、化工、煤炭、礦山、港口等行業的輸送過程計量。
主要特點：
這是一份關于皮帶秤控制器的說明書,皮帶秤控制器包括現場安裝型和面板安裝型, 采用微處理器控制,處理稱重傳感器的重量信號和皮帶速度信號,計算流動物料的流量和累計量,顯示在儀表上,并提供遠程脈沖計數輸出。 可外加通訊板使用 RS-232 或 RS-485 接口和上位機通訊。
稱重控制器采用中英文控制界面，操作直觀簡便，并具有多種自定檢測功能（自動調零、調間隔等），便于用戶校準和維護。
主要性能：
4行中（英）文菜單顯示
5個發光二極管狀態指示
控制電流和模擬電流輸出
光電隔離數字量輸入/輸出
報警和故障提示
表示物料總重的脈沖輸出
稱重傳感器：
稱重控制器提供DC 10V± 10%，200mA 激勵電源，可并聯4個稱重傳感器
靈敏度，0.5mv/v—3.5mv/v
最大輸入信號33mv
稱重傳感器屏蔽接地
電纜距離大于60米(不超過900米)時采用激勵補償電路跳線選擇本地或遠程補償
工作原理：
來自皮帶上的物料重量信號和皮帶運行的速度信號一同傳送到3U403（一機一路DCS接口）測量和控制系統中（3U403內部以微處理器為核心）。通過連續不斷的運算，計算出物料的累計重量和瞬時流量。供顯示和輸出（接DCS或上位機）。
